Применение компрессора 4ВУ1-5/9
Станция компрессорная КСБУ-4ВУ1-5/9 (далее станция) с ручным управлением предназначена для снабжения сжатым воздухом, избыточным давлением 0.78 МПа (8 кгс/см2) систем пневматического управления и устройства малой механизации буровых устройств.
В индексе станции буквы и цифры обозначают:
К - компрессорная: С - станция; Б - для буровых: У - установок: Ч - число рядов компрессора; В - сжимаемый газ-воздух; У - тип компрессора - угловой V-образный: 1 - поршневое усилие базы -1 тонна; 5 - объемная производительность по условиям всасывания в м3 /мин; 9 -давление конечное абсолютное в кгс/см2.
Технические характеристики компрессора
Компрессор марки 4ВУ1-5/9: тип поршневой. У-образный, четырехцилиндровый, двухступенчатый простого действия.
Электродвигатель 4A250S 8УЗ
Электродвигатель 4A250S 8УЗ: тип трехфазный асинхронный с короткозамкнутым ротором.
| Мощность, Квт | 37 |
| Напряжение, В | 220 3S0 |
| Частота вращения, с-1 (об/мин) | 12,25 (735) |

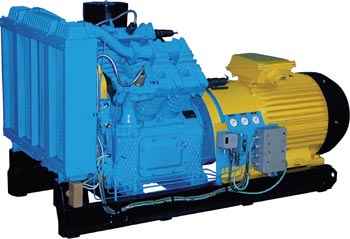

Станция компрессорная КСБУ-4ВУ1-5/9
Станция компрессорная марки КСБУ-4ВУ1-5/9. Привод от
электродвигателя через упругую муфту. Направление вращения вала компрессора
правое (если смотреть со
стороны маховика). Регулирование производительности
пуско-остановкой компрессора или перепуском воздуха с нагнетания II ступени на
всасывание I ступени.
| Масса станции, кг. не более | 1500 |
| Габаритные размеры, мм, не более - длина - ширина - высота |
2100 1000 1400 |
Устройство и принцип работы компрессора и его узлов
Компрессор состоит из следующих основных узлов: картера, блока цилиндров, коленчатого вала, шатунов, поршней, клапанных головок и вентилятора. Устройство и принцип работы...
Устройство составных частей компрессорной станции
Холодильник промежуточный радиаторного типа четырехходовой предназначен для охлаждения сжатого в I ступени воздуха, протекающего по трубам. Создаваемый поток воздуха омывает трубки снаружи перпендикулярно трубному пучку, что обеспечивает охлаждение сжатого воздуха до 40-60 С. Устройство составных частей...
Работа компрессорной станции
Компрессорная станция может быть смонтирована в отапливаемом или неотапливаемом (при условии предусмотренного обогрева компрессора) помещении на заранее подготовленный фундамент с соответствующим креплением рамы станции. Работа компрессорной станции...
Техническое обслуживание компрессора
После первых 50-60 часов работы необходимо проверить величину зазора между баббитовой заливкой нижних головок шатунов и соответствующими им мотыльковыми шейками. В дальнейшем проверять через каждые 200-250 часов. Величина зазора не должна превышать 0,3 мм. Техническое обслуживание компрессора...
