Описание буровой установки УРБ-4Т
Буровая установка

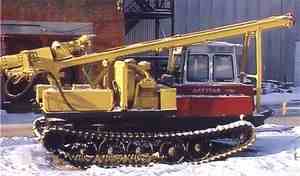

УРБ-4Т предназначена для бурения геофизических и структурно-поисковых
скважин на нефть и газ, разведки месторождений твердых полезных ископаемых,
строительных материалов и подземных вод, инженерно-геологических
изысканий, а также бурения водозаборных и взрывных скважин.
Бурение производится вращательным способом с промывкой или
продувкой скважины или шнеками.
Установка смонтирована на раме трелевочного трактора ТТ-4М, ТСН-4 или ТТ-4 и приводится
в действие от его дизельного двигателя.
Перемещающийся по мачте вращатель с
гидравлическим приводом совместно со специальным элеватором используется для
свинчивания и развинчивания бурильных труб и выполнения спуско - подъемных
операций.
Спуско-подъемные операции и подача бурового инструмента на забой скважины производятся при помощи гидроцилиндра подачи, что обеспечивает оптимальное давление на забой, в том числе и при бурении пневмоударниками и позволяет вести высокоэффективное бурение по породам любой крепости.
Управление установкой гидрофицировано и осуществляется с пульта управления. Обслуживают установку два человека.
В стандартную буровой установки УРБ-4Т комплектацию
входит:
Техническая характеристика буровой установки
| Глубина бурения (м) структурно-поисковых скважин с промывкой геофизических скважин - с промывкой - с продувкой - шнеками |
100 |
| Начальный диаметр бурения с промывкой (мм) | 190 |
| Конечный диаметр бурения с промывкой (мм) - структурно-поисковых скважин - геофизических скважин |
93 118 |
| Диаметр бурения с продувкой (мм) | 118 |
| Диаметр бурения шнеками (мм) | 150 |
| Частота вращения бурового снаряда (с -1) | 0,4; 0,6; 0,8; 2,33; 3,75; 5,42 |
| Наибольший крутящий момент (Нм) | 1980 |
| Грузоподъемность на элеваторе (Кн) | 46 |
| Ход подачи (мм) | 5200 |
| Скорость подъема бурового снаряда (м/с) | ДО 1,25 |
| Наибольшая объемная подача бурового насоса (м3/с) | 0,011 |
| Наибольшее давление на выходе из бурового насоса (МПа) | 6,3 |
| Производительность компрессоров (мэ/с) | 10 |
| Наибольшее избыточное давление на выходе компрессора {МПа) | 0,8 |
| Габаритные размеры в транспортном положении (мм) | 7850x2750x3900 |
| Наибольшее давление на выходе из бурового насоса (мм) | 6920x2750x8325 |
| Масса установки (кг) | Не более 17 500 |
