Вращатель (рис. 8) - трехваловая трехскоростная коробка с цилиндрическими прямозубыми передачами в литом стальном корпусе.
Привод вращения осуществляется от гидромотора. Изменение передач достигается передвижением блока шестерен механическим управлением. Кроме того, с пульта управления можно изменять на каждой передаче частоту вращения шпинделя от нуля до максимума дросселированием жидкости, подводимой к гидромотору вращателя.
Для возможности подачи через вращатель воды или воздуха шпиндель выполнен полым. На верхний конец шпинделя установлен сальник. На нижний конец шпинделя через шлицевое соединение насаживается шарнирный элеватор, который крепится к шпинделю полухомутами. Вращатель крепится к каретке четырьмя болтами.
Смазка шестерен и подшипников проводится шестеренчатым насосом, соединенным со вторым валом вращателя. Масло принудительно подается в верхнюю часть вращателя; оттуда, стекая вниз, смазывает вращающиеся детали.

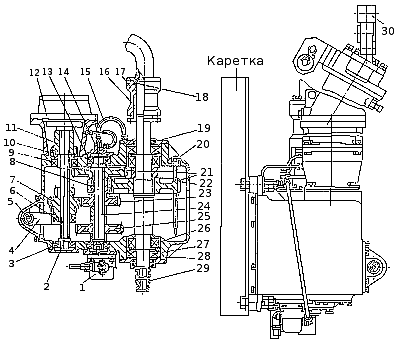

Рис. 8. Вращатель: 1 - насос шестеренчатый; 2, 24 - валы; 3, 6, 9, 13, 26, 27 - подшипники; 4 - вилка; 5 - валик управления; 7 - блок-шестерня; 8, 21, 22, 23, 25 - шестерня; 12 - мотор-насос; 14 - крышка; 15 - маслопровод; 16 - набивка многослойноплетеная; 17 - корпус сальника; 18, 19 - манжеты; 20 - щуп; 28 - корпус; 29 - шпиндель; 30 - плита в сборе
