Установка статического зондирования грунта УЗК-15

Назначение установки статического зондирования грунта УЗК-15



Установка статического зондирования грунта УЗК-15 на базе вездеходного шасси автомобиля КамАЗ 43118. Назначение: выполнение статического зондирования грунтов при производстве инженерно-геологических изысканий.

Параметры УЗК-15 соответствуют требованиям ГОСТ 19912-2001 «Грунты. Методы полевых испытаний статическим и динамическим зондированием».

Механизм зондирования, включая измерительную головку, гидравлический, управление из фургона.

Кузов-фургон изготовлен из теплоизолирующих сэндвич панелей. Оборудован местами для работы и отдыха обслуживающего персонала. Оснащён отопительным и электрооборудованием.

Увеличение снаряженной массы автомобиля УЗК-15 позволило выполнять зондирование с усилием до 16 тн., что в 1,5 раза больше, чем на аналогичных установках. Увеличение вдавливающего усилия позволило увеличить глубину зондирования грунтов до 40 метров.

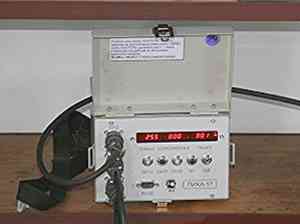

Зондирование выполняется зондом II типа с применением регистратора «ПИКА-17» . Информация с регистратора автоматически передается на ноутбук, что позволило исключить, «человеческий фактор» снятия показаний, одновременно предоставив машинисту больше времени на контроль качественного погружения зонда.

Отличительные особенности установки УЗК-15:

  1. За счет общего веса установки, без дополнительной анкеровки, имеется возможность создавать давление на зонд до 16 тн, что позволяет достигать глубину зондирования до 40 м.
  2. Усилие на измерительный зонд передается механизмом из трех гидроцилиндров, с размещением зонда в центре треугольной измерительной головки.
  3. Конструкция вдавливающего устройства позволяет смонтировать над измерительной головкой специальный вибратор, с помощью которого можно проходить слои плотных грунтов. Такой вибратор смонтирован на установке УЗК-15.
  4. Смонтированные на установке аутригеры могут горизонтально выдвигаться на расстояние до 1 м от автомобиля, что делает автомобиль более устойчивым и позволяет с большой точностью выставлять установку на неровных площадках.
  5. В фургоне смонтировано телескопическое цилиндрическое направляющее устройство, которое направляет и защищает зонд от случайного изгиба между основанием фургона и поверхностью земли.
  6. В связи с увеличением давления на зонд установка УЗК-15 смонтирована на усиленном надрамнике.
  7. При производстве установки УЗК-15 используются только российские материалы и комплектующие, что снижает стоимость изготовления, техническое обслуживание и ремонта.

Технические характеристики установки статического зондирования УЗК-15

1. Базовое шасси, мод. КАМАЗ-43118-1049
   колесная формула  6х6 (полноприводная)
2. Кузов-фургон  изотермический
3. Установка геостатического зондирования
   гидропривод
   гидрораспределитель
   головка измерительная
   диаметр рабочего гидроцилиндра
   ход штока
   рабочее давление
   максимальное усилие вдавливания
   скорость вдавливания зонда
   скорость извлечения зонда
КОМ и насос NPH 27 (OMFB, Италия)
5 секционный с управлением из фургона
1 шт.
80 мм
1300 мм
160 кг/см?
до 16000 кг
0.9-1.5 м/мин
до 2 м/мин
4. Опоры гидравлические, 4 шт.
   размах, мм
   ход штока гидроцилиндров, мм
   управление
3700
640
из фургона
