Электрооборудование
При питании электрооборудования фургона к источнику электрической энергии напряжением 380В или 220В производится при строгом соблюдении последовательности указанных ниже операций.
- проверить и при необходимости переключить блок питания и защиты на напряжение, соответствующее номинальному напряжению внешней сети, при несоответствии положения переключателя напряжения номинальному напряжению сети откинуть заслонку и установить переключатель;
- проверить положение ручки автоматического выключателя сети блока питания и защиты, она должна находиться в положение 0;
- вбить штыри заземляющего устройства в грунт на глубину не менее 450 мм и на расстоянии от фургона: один не менее 20м, другой - не более 1 м., подключить вилку кабеля заземляющего устройства к розетке «Земля»;
- подключить обесточенный кабель питания одним концом к вилке «Ввод», другим - к обесточенному гнезду внешнего источника электроэнергии;
- подать напряжение на кабель питания от внешнего источника, при этом на блоке загорается контрольная лампа 24 «Ввод», свидетельствующая о наличие напряжения на входе блока;
- установить ручку автоматического выключателя 11 (рис.4) в положение «1», при этом на блоке загорается контрольная лампа 25 «СЕТЬ»;

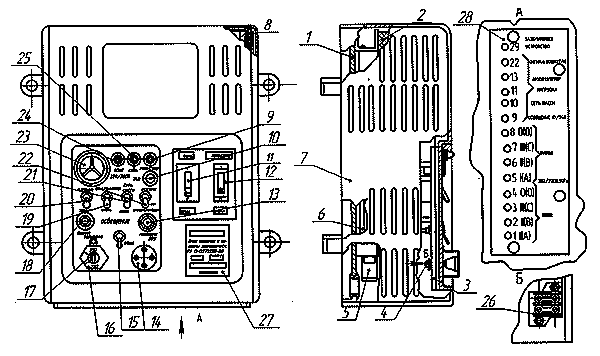

Рис.4 Блок питания и защиты электрический
1-основание;
2- силовой понижающий трансформатор; 3- панель управления; 4- розетка XI; блок
зажимов (клеммный набор);6- панель приборов; 7- кожух; 8-
диодная панель; 9- контрольная лампа Н2; 10- контрольная лампа Н4;
11втоматический выключатель сети; 12- автоматический выключатель силового
трансформатора; 13-кнопка SB2; 14-розетка штепсельная
11; 15- автомат QF ; 16-заслонка; 17-переключатель напряжения; 18-кнопка SB2;
19- автомат QF2 ; 20- переключатель SAI; 21-автомат QF3; 22- переключатель SA2;
23-указатель тока РА1; 24- контрольная лампа HI; 25- контрольная лампа НЗ; 26-
плата Х5; 27-табличка; 28- табличка
-
проверить работу защитно - отключающего устройства,
для чего нажать на кнопку 13 «ПРОВЕРКА ЗОУ»;
При исправной работе защитно - отключающего устройства ручка автоматического выключателя сети 11 должна занять среднее положение, контрольная лампа 25 должна погаснуть; -
для повторного включения блока ручку автоматического
выключателя 11
перевести сначала в положение «0», а затем в положение «1», при этом загорается контрольная лампа 25 «СЕТЬ».
Для электропитания системы отопления и освещения необходимо: -
после включения блока установить автоматический выключатель
12 в положение 1 «ТРАНСФОРМАТОР», при этом загорается контрольная лампа,
переключатель установить в положение «ОТ СЕТИ», при этом загорается
контрольная лампа 9, переключатель 22 установить в положение от «СЕТИ»,
при этом загорается контрольная лампа 10, свидетельствующая о наличие
напряжения 24В постоянного тока на выходе блока.
Для включения освещения необходимо установить автомат 15 в положение «ОСВЕЩЕНИЕ», при этом напряжение подается на систему освещения. -
установить ручку автоматического выключателя 11 в положение
«1»,
при этом на блоке загорается контрольная лампа 25 «СЕТЬ»; -
проверить работу защитно - отключающего устройства, для
чего нажать на кнопку 13 «ПРОВЕРКА ЗОУ»;
При исправной работе защитно - отключающего устройства ручка автоматического выключателя сети 11 должна занять среднее положение, контрольная лампа 25 должна погаснуть
