Установка бурового насоса (рис. 18) состоит из насоса НБ-50 с обвязкой. Привод бурового насоса осуществляется от шкива раздаточной коробки клиноременной передачей. Насос устанавливается на раму установки и крепится болтами и прижимами.
Перед пуском установки необходимо произвести натяжку ремней клиноременной передачи насоса бурового (компрессора), которые на время транспортирования и хранения ослаблены согласно требованиям ГОСТ 1284.2—80.
В процессе технического обслуживания необходимо ежесменно в течение первых 48 часов и далее через каждые 40 часов работы проверять и регулировать натяжение ремней.
После натяжки прогиб самого короткого ремня на приводе насоса бурового должен составлять 10 мм при усилии 70... 100Н (7... 10 кгс), а на приводе компрессора — 8 мм при усилии 40...55Н (4...5,5 кгс). Меньшие величины усилий — для приработанных ремней.
Натяжку ремней 3 осуществлять винтами 4.
Всасывающий рукав 5 с храпком 6 надевается на патрубок насоса и крепится скобами 7. Нагнетательный рукав 10 надевается на патрубок высокого давления насоса и сальника вращателя и крепится специальной муфтой 11. Рукав 8 подсоединяется к пусковому крану, а рукав 12 — к предохранительному клапану, оба рукава крепятся скобами 9 и являются сливными линиями.

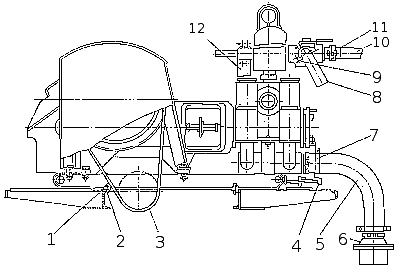

Рис. 18. Установка бурового насоса: 1 - прижим; 2 - болт; 3 - ремень; 4 - винт; 5, 8, 10, 12 - рукава; 6 - храпок; 7, 9 - скобы; 11 - муфта
