Талевая система
Талевая система буровой установки (рис. 11) предназначена для удвоения хода вращателя и состоит из двух канатов и двух натяжных устройств. Одни концы канатов присоединяются к каретке вращателя, другие – к поперечным балкам мачты.
Для натяжки системы предусмотрены натяжные устройства. Для правильной работы системы и сохранения максимального хода вращателя должно быть выполнено условие, когда нижние положения штока гидродомкрата подачи и вращателя совпадают.

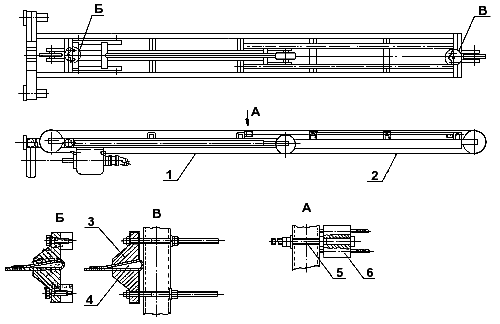

Рис. 11. Система талевая: 1 - канат подъема; 2 канат подачи; 3- головка; 4 - клин; 5 - болт; 6 - держатель
