Шламозащитное устройство (рис. 27) предназначено для предохранения пневмоударника от засорения шламом при бурении обводненных скважин.

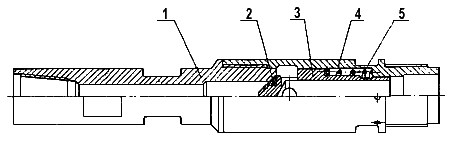

Рис.27 - Шламозащитное устройство: 1 - переходник; 2 - кольцо; 3 - клапан; 4 - корпус; 5 - пружина
Шламозащитное устройство состоит из переходника 1 и корпуса 4, в котором размещается клапан 3 с уплотнительным кольцом 2, поджимаемый пружиной 5. При подаче сжатого воздуха клапан 3 отжимается и воздух через отверстия клапана поступает к пневмоударнику.
При отключении подачи воздуха под действием пружины 5 клапан 3 перекрывает канал в переходнике 1. Образовавшаяся ниже шламозащитного устройства воздушная пробка препятствует проникновению воды со шламом в пневмоударник.
