УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Коробка раздаточная буровой установки УРБ 2А2

Коробка раздаточная (рис. 6 и 7) предназначена для передачи вращения на масляные насосы и насос буровой.

Вращение на раздаточную коробку передается от двигателя автомобиля через коробку отбора мощности и карданный вал.

Включение масляных насосов, а также бурового насоса происходит при включении коробки отбора мощности. Кроме того, шкив привода бурового насоса или компрессора имеет индивидуальное включение.

Коробка смазывается разбрызгиванием масла, за исключением подшипников бугеля включения промывочного насоса и шкива привода, которые смазываются шприцем через масленки.

Для контроля уровня и залива масла в раздаточной коробке предусмотрен щуп с рисками допустимых уровней масла. В нижней части корпуса предусмотрена сливная пробка.

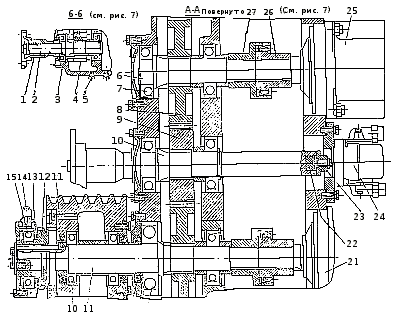

Рис. 6  Коробка раздаточная: 1 - фланец; 2, 6, 10, 17 - валы; 3 - корпус; 4, 8, 9, 20 - шестерня; 5 - пробка; 7, 15, 16, 19 - подшипник; 11 - шкив; 12, 23, 26, 27 - полумуфты; 13 - бугель; 14 - масленка; 18 - манжета; 21 - гидромотор; 22 - сухарик; 24 - шестеренчатый насос; 25 - гидромотор

Рис. 7. Коробка раздаточная: 28 - маслоуказатель
