УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Распределитель (буровая установка УРБ 2А2-Д)

Распределитель (рис. 26) предназначен для быстрого перехода от бурения с продувкой на бурение с промывкой и наоборот.

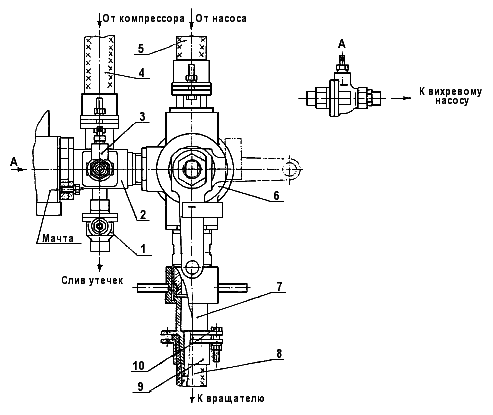

Рис.26.Распределитель: 1,3- краны шаровые; 2 - коллектор; 4,5,8- рукава; 6 - кран трехходовый: 7 - переходник; 9 - муфта; 10 - болт

В состав узла входят коллектор 2, кран трехходовой 6, переходник 7, рукава 4, 5 и 8, краны шаровые 1 и 3. Коллектор 2 с присоединенными к нему кранами крепится к мачте. От компрессоров к коллектору 2 воздух подается по рукаву 4. Рукав 5 служит для подвода воды от бурового насоса к крану трехходовому 6. От трехходового крана 6 к сальнику вращателя вода или воздух подаются по рукаву 8.

Для перехода с одного вида бурения на другой необходимо повернуть ручку крана трехходового на 90° до упора. При бурении с промывкой кран шаровой 1 следует открыть для слива возможных утечек со стороны трехходового крана 6, а при бурении с продувкой закрыть. Кран шаровой 3 служит для регулирования подачи воздуха в вихревой насос. В зимний период после бурения с промывкой  необходимо открутить накидную гайку 7, отсоединить рукав 8 от крана трехходового и слить из него воду.

Крепление рукавов 4, 5 и 8 на штуцерах и переходниках распределителя, насоса бурового, компрессоров и вращателя производится муфтами 9 и болтами 10 за счет затяжки на конусе.

Для обеспечения надежного крепления рукавов они должны быть одеты на штуцера до упора, как показано на рис. 26. Для облегчения одевания допускается на конце рукава выполнять 4 - 6 продольных надрезов на длине 20 - 30 мм.
