УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Устройство и принцип работы коробки отбора мощности МП 41-4202010-50

Коробка отбора мощности МП 41-4202010-50 (см. рис. 2) состоит из картера (поз.З), с установленными в его расточках оси (поз.5) с ведущей шестерней (поз.4) и роликовым подшипником (поз.1), вторичного вала (поз.8) с шестерней (поз.6), установленным на двух шарикоподшипниках (поз. 15,16) и механизма включения коробки отбора мощности в составе вилки (поз. 12) с возвратной пружиной (поз.7), штока (поз.9), манжеты (поз. 14). Уплотнение внутренних полостей КОМ осуществляется спереди и сзади - прокладкой (поз.11).

Включение режима отбора мощности производится посредством подачи в полость пневмоцилиндра сжатого воздуха через штуцер, установленный в задней крышке КОМ. Для обеспечения контроля включенного состояния КОМ, в картер установлен электрический конечный выключатель (поз.2).

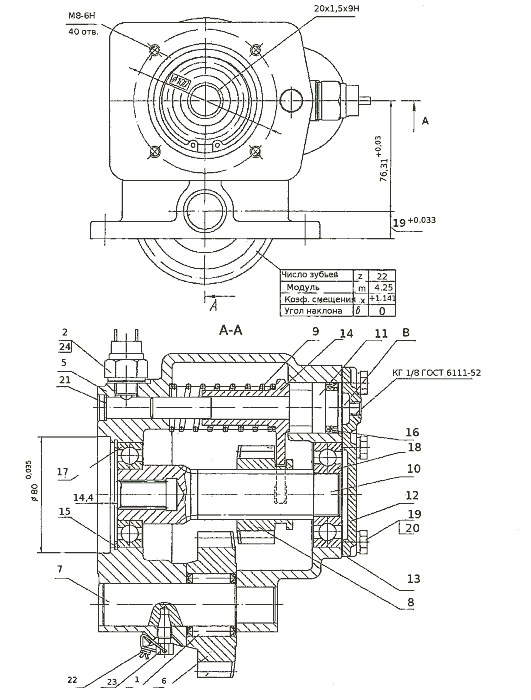

Рисунок 2 Коробка отбора мощности МП41-4202010-50

Таблица 1 Спецификация деталей и сборочных единиц КОМ

Поз. Обозначение Наименование Количество
1 15.1701031 Роликоподшипник 264706 1
2 B3X-2 Выключатель света заднего хода 1
5 МП41-4202015-51 Картер коробки отбора мощности 1
6 МП4М202021-01 Шестерня ведущая 1
7 МП41-4202030 Ось ведущей шестерни 1
8 МП05-4202064-01 Шестерня ведомая 1
9 МП41-4202068 Пружина возвратная 1
10 МП41-4202070-51 Вал вторичный 1
11 МП41-4202078 Шток вилки включения 1
12 МП05-4202082 Крышка переднего подшипника 1
13 МП05-4202100 Прокладка передней крышки 1
14 МП41-4202126 Вилка включения 1
15 740.1318064 Кольцо Б72 ГОСТ 13943 1
16 100-3570228 Кольцо уплотнитсльное 1
17 207К5 Подшипник шариковый радиальный 6
18 306 Подшипник шариковый радиальный 6
19 1/60436/21 Болт M8-6gx25 ГОСТ 7798-70 6
20 1/05166/73 Шайба пружинная 8 ГОСТ 6402-70 6
21 1/01586/00 Заглушка ф16 1
22 258254 Шплинт 1,2x200 ОСТ 37.001.172-75 1
23 853024 Винт установочный 1
24 1/02785/50 Прокладка ф 16x22 1
