УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Подготовка к работе коробки отбора мощности МП32-4208010

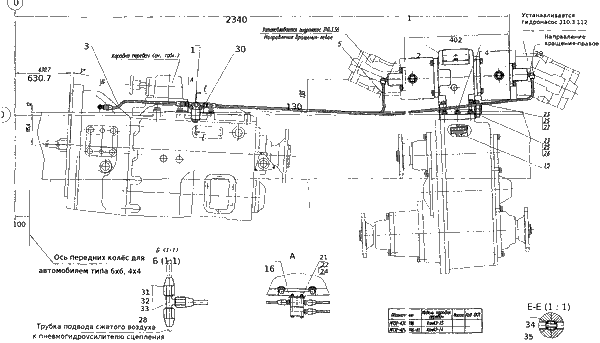

Монтаж коробки отбора мощности МП-32-4208010 и системы управления на КП производится согласно рис.2. Перед установкой КОМ в раздаточной коробке необходимо заменить шестерню первичного вала на шестерню, входящую в комплект КОМ. После монтажа коробки отбора мощности и системы управления на шасси необходимо заполнив пневмосистему шасси сжатым воздухом проверить механизмы на включаемость и работоспособность.

Спецификации деталей и сборочных единиц для монтажа КОМ и системы управления

1   Клапан электромагнитный КЭМ07 2 2
2 МП32-4208010 Коробка отбора мощности 1 1
3 МП23-4206360 Воздухопровод 1
3 МП23-4206363 Воздухопровод   1
4 МП24-4208370 Воздухопровод 1 1
5 МП32-4208380 Воздухопровод 1 1
15 43114-1802036-01 Шестерня ведущая 1 1
16 МП02-4213391-02 Кронштейн 1 1
21 1/60430/21 Болт М 8-6gх90 табл. ВАЗ 10312 2 2
22 1/61023/11 Ганка М 8-6Н табл. ВАЗ 10112 2 2
23 1/21647/21 Гайка M12xl. 23-6Н табл. ВАЗ 10112 10 10
24 1/03166/71 Шайба пружинная 8 табл. ВАЗ 10188 2 2
23 1/03170/73 Шайба пружинная 12 табл. ВАЗ 10188 10 10
26 1/33303/31 Шпилька М12х1, 23-6gx18x40 табл. 10214 6
27   Шпилька Ml2x1, 23-6gx20x80. а 8. 4
28 864919 Тройник проходный 1 1
29 864822 Угольник ввертный 2 2
30 833973 Штуцер ввертный 3 3
31 864221 Кольцо уплотнительное 2 2
32 864811 Гайка накидная 8 2 2
33 864815-10 Муфта конусная 8 2 2
34   Трубка соединительная КЗМ 37. 005 1 1
35   Кольцо 008-010-14-2-2 2 2
