Порядок установки насос-мотора МН 56/32

При монтаже насос-мотора соблюдать требования ГОСТ 13823, требования к фланцевым соединениям ГОСТ 19535 й требования по безопасности ГОСТ 12.2.086. При этом:

  • неплоскостность монтажных поверхностей не более0,05мм;
  • шероховатость монтажных поверхностей Rа≤ 2,5мкм;

Схему строповки см. рис. 3.



Рис. 3 Схема строповки насос - мотора МН 56/32

Перед установкой произвести расконсервацию наружных поверхностей насос-мотора, удалив с них консервационную смазку, снять транспортные заглушки и слить жидкость из внутренних полостей, повернув вал на 3-4 оборота. Внутренние полости промыть отфильтрованным маслом. Промывку производить при проворачивании вала.

Соединение вала насос-мотора с валом приводного или приводимого устройства следует осуществлять через упругую муфту в соответствии с ГОСТ 21424. Муфту следует насаживать только с помощью болта и резьбового отверстия на валу. Запрещается насаживать муфту ударами.

При этом:

  • смещение осей соединяемых валов не более 0,1мм;
  • максимальный угол излома осей соединяемых валов - не более 0,5°.

Производя осевую затяжку и контровку болта, выдержать размеры, указанные на рис. 4.

Рис. 4 Монтаж муфты

При открытом монтаже вала насос-мотора рекомендуется дополнительная защита манжетного уплотнения от попадания из вне грязи и пыли.

Положение насос-мотора при работе - любое. Дренажную полость насос-моторов следует соединить с линией дренажа гидросистемы. Монтаж дренажного трубопровода должен соответствовать рис. 5.

Внимание! Дренажная полость насос-мотора должна быть постоянно заполнена рабочей жидкостью, наличие воздуха не допускается.

Использование насос-мотора в положении "валом вверх" (рис. 5а, б) необходимо согласовать с заводом-изготовителем.

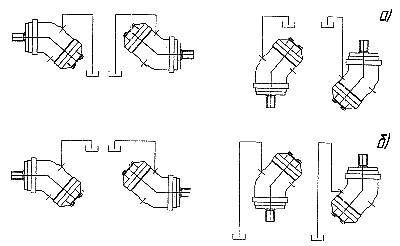

Рис.5. Схема монтажа дренажного ьрубопровода

Условный проход дренажного трубопровода должен быть не менее 10мм. Уплотнение дренажного штуцера производится кольцом 020-025-30 ГОСТ 9833-73. Эскиз уплотняющей части штуцера представлен на рис. 6.

Рис. 6. Уплотнительная часть штуцера

Концы всех трубопроводов должны оставаться при самом низком допустимом уровне жидкости в баке ниже уровня зеркала на 2.5 диаметра и минимально на 100мм, чтобы избежать пенообразования. Концы всасывающего трубопровода, сливного и трубопровода утечек должны отстоять друг от друга минимально на 200мм.,
