Установка бурового насоса (рис. 16) состоит из насоса НБ-50 с обвязкой. Привод бурового насоса осуществляется от шкива клиноременной передачей. Насос устанавливается на раму буровой установки и крепится болтами через прижимы 9.

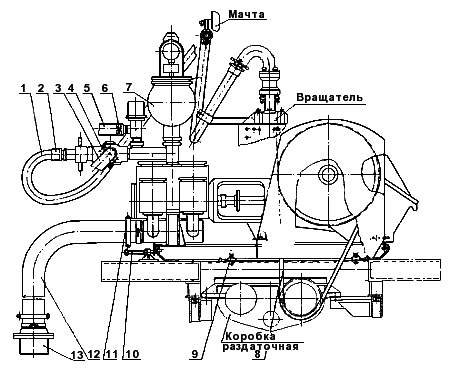

Рис.16 - Установка бурового насоса: 1. 3. 5,12 - рукава; 2 - муфта; 4,6, 11 - скобы; 7 - насос НБ-50; 8 - ремень; 9- прижим; 10 - винт; 13 — хропох
Натяжка ремней 8 производится винтами 10. Всасывающий рукав 12 с храпком 13 надевается на патрубок насоса и крепится скобами 11. Нагнета-тельный рукав 1 надевается на патрубок высокого давления насоса и сальника вращателя и крепится специальной муфтой 2.
Рукав 3 подсоединяется к трехходовому крану, а рукав 5 - к предохранительному
клапану, оба рукава крепится скобами и являются сливными линиями.
