Блок гидравлический бурового насоса НБ-32

Назначение и состав гидравлического блока

Блок гидравлический предназначен для создания давления жидкости перемещающимися поршнями и нагнетания ее в скважину.

Состоит из :

  • блока цилиндров со шпильками 1 (рис.7)
  • всасывающего коллектора 13
  • сменных поршней 11
  • штоков поршня 2.

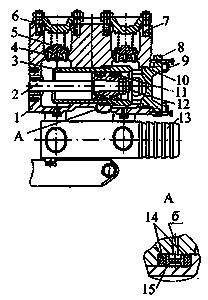

Рис.7. Блок гидравлический
1 - блок со шпильками; 2 - шток поршня; 3 - втулка цилиндровая; 4 - седло; 5 - клапан; 6 - крышка клапана; 7 - шпилька; 8 - крышка; 9 - гайка; 10 - кольцо; 11 - поршень; 12 - гайка; 13 - коллектор всасывающий; 14 - уплотнение втулки; 15 - кольцо распорное

Блок цилиндров

Блок цилиндров со шпильками состоит из:

  • сменных цилиндровых втулок 3 (рис.7), которые выбираются в зависимости от требуемых величин давления и подачи насоса.Втулка по наружному диаметру уплотняется резиновыми уплотнениями 14, поджатыми крышкой 8. При нарушении уплотнения промывочная жидкость через отверстие "б" в проточке распорного кольца 15 и отверстие в стенке блока цилиндров поступает на наружную поверхность блока гидравлического, извещая обслуживающий персонал о необходимости замены уплотнения;
  • клапанов всасывающих и нагнетательных, которые предназначены для разобщения всасывающей и нагнетательной полостей при работе насоса.
    Клапаны насоса 5 - тарельчатого типа. Седло клапана 4, имеющее коническую наружную поверхность, вставляется в коническое гнездо блока цилиндров, осуществляя герметичное соединение. Крышка клапана 6 крепится двумя шпильками 7 и уплотняется резиновым кольцом.

Всасывающий коллектор

Всасывающий коллектор предназначен для подвода промывочной жидкости к всасывающим клапанам.

Поршни 11 надеваются на конические поверхности штоков поршня, крепятся двумя гайками 12. Соединение штока поршня 2 со штоком ползуна осуществляется с помощью специальной цилиндроконической резьбы.

Уплотнение штока поршня осуществляется набором манжет 2 (рис 8).

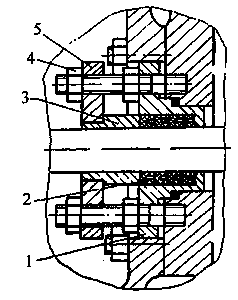

Рис. 8. Уплотнение штока поршня
1 - корпус сальника; 2 - манжета; 3 - втулка нажимного фланца; 4 - гайка; 5 - фланец нажимной
