УРБ 2А2
буровая установка
Набережные Челны
Тел.: +7 (8552) 77-36-15
Моб.: +7 905 374 0010
УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Герметизатор устья скважины (буровая установка УРБ 2А2)

Герметизатор устья скважины (рис. 20) предназначен для отвода из рабочей зоны пыли, выносимой из скважины при бурении с продувкой воздухом.

Корпус 3 герметизатора вставляется в рамку 4 которая приварена к столу мачты. К корпусу 3 при помощи пружинного устройства крепится полог 2. С правой стороны корпуса 3 хомутом 5 крепится вихревой насос 6. Система подвода воздуха к вихревому насосу 6 от коллектора компрессора состоит из рукава 7 шарового крана 8 и крепежных изделий. На устье скважины устанавливали кондуктор, верхний конец которого входит в горловину полога.

В процессе бурения основная часть воздуха от компрессора через сальник, вращатель и колонну бурильных труб подается в скважину и обеспечивает вынос шлама на поверхность через пылеосадительную камеру. Меньшая часть, воздуха подается к вихревому насосу 6, вследствие чего внутри герметизатора создается разрежение и пыль с мелкими частицами шлама удаляется через пылеотводящий рукав 9.

Для удлинения пылеотводящего рукава может быть использован всасывающий рукав бурового насоса НБ-50. Регулирование режима работы вихревого насоса 6 осуществляется с помощью шарового крана 8.

Крупные частицы шлама из полости герметизатора через зазор между горловиной полога и кондуктором осыпаются в приустьевую зону и могут быть удалены вручную.

Для предотвращения проникновения пыли между бурильной трубой и корпусом 3 герметизатора, между столом и корпусом вставляются задвижки 10 и набор манжет 1 1 и закрываются крышкой 12 (поз. 5).

При бурении обводненных скважин полог 2 и вихревой насос 6 снимаются.

Перед началом бурения необходимо в направляющие стола мачты установить корпус герметизатора с пологом и присоединить к нему вихревой насос с пылеотводящим рукавом. Рукав дополнительного подвода воздуха к вихревому насосу присоединяется к нижнему отверстию коллектора компрессора. После этого бурильная труба с долотом, закрепленные на вращателе, направляются в отверстие стола мачты и опускаются до соприкосновения с грунтом, включается компрессор и производится забурка на глубину 0,2 ÷ 0,5 м. Затем необходимо поднять долото на 0,5 м над грунтом, установить на устье скважины кондуктор, а между столом мачты и корпусом герметизатора вставить задвижки и манжеты, установить крышку и продолжить бурение.

Процесс бурения и повторение циклов аналогичны бурению с промывкой скважины.

Перед подъемом инструмента необходимо вынуть задвижки и манжеты.

При переездах на небольшие расстояния герметизатор с вихревым насосом и пылеотводящим рукавом могут оставаться закрепленными на мачте. При этом свободный конец пылеотводящего рукава необходимо закрепить цепями к правому борту установки.

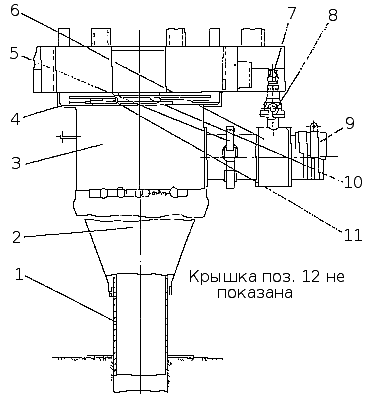

Рис. 20. Герметизатор устья скважины: 1 - кондуктор; 2 - полог; 3 - корпус; 4 - рамка; 5 - хомут; 6 - вихревой насос; 7 - рукав; 8 - шаровой кран; 9 - рукав; 10 - задвижка; 11 - манжета; 12 - крышка
