УРБ 2А2 буровая установка
предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
подробнее...
ХАРАКТЕРИСТИКИ БУРОВОЙ УСТАНОВКИ УРБ 2А2
Условная глубина бурения скважин до 150 м
Диаметр бурения скважин 93-450 мм
Вращатель подвижный с гидроприводом
подробнее...



Элеватор для бурильных труб (буровая установка УРБ 2А2-Д)

Элеватор для труб диаметром 60,3 мм (рис. 13) предназначен для спуска и подъема инструмента, а также свинчивания и развинчивания бурильных труб.

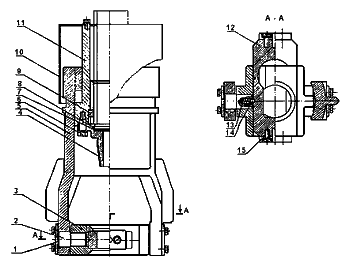

Рис. 13 - Элеватор для труб Ø 66,3 мм: 1- крыше; 2 — ось;  3- обойма; 4 - штуцер сменный к элеватору; 5 - корпус; 6 - болт; 7 - прокладка; 8 - кольцо; 9- полукольцо; 10 - хоатух; 11 - шпиндель; 12 - затвор; 13 - пружина; 14 - шарик; 15 — упор

Элеватор состоит из следующих основных деталей: шпинделя 11, корпуса 5, штуцера 4, обоймы 3 и затвора 12.

Элеватор надежно крепится на шпинделе вращателя с помощью двух полуколец 9, штуцера 4 и болтов 6.

В нижней части корпуса 5 при помощи осей 2 закреплена обойма 3, в пазу которой установлен затвор 12. Величина хода затвора в обойме ограничивается упорами 15.

Для захвата трубы элеватором необходимо совместить отверстия обоймы и затвора и в образовавшееся отверстие ввести муфту трубы до совмещения ее верхних лысок с прорезью затвора, затем закрыть затвор.

Затвор в закрытом и открытом положениях фиксируется двумя пружинными фиксаторами, кроме того, при вращении он удерживается в закрытом положении центробежной силой.

Во время спуско-подъемных операций корпус 5 находится в нижнем положении по отношению к шпинделю 11 и своими кулачками ложится на фланец шпинделя.

В этом положении корпус может свободно проворачиваться относительно шпинделя, что обеспечивает безопасность работ, так как исключается вращение инструмента при случайном включении вращателя.

При наращивании инструмента для соединения штуцера с бурильной трубой необходимо шпиндель 11 опустить вниз относительно корпуса 5 так, чтобы резьбовой конец штуцера зашел в муфту трубы, и дать вращение шпинделю, в процессе чего щтуцер навернется на трубу. При этом кулачки корпуса 5 находятся выше кулачков шпинделя 11 и не препятствуют вращению шпинделя относительно корпуса.

Во время бурения крутящий момент со шпинделя вращателя передается через шпиндель элеватора, призонные болты 6 и штуцер 4 на бурильную трубу.

Для свинчивания и развинчивания инструмента необходимо установить шпиндель в среднее положение относительно корпуса 5 так, чтобы кулачки шпинделя и корпуса находились в зацеплении. В этом положении крутящий момент от шпинделя вращателя посредством шлицев передается через шпиндель элеватора, корпус 5, оси 2, обойму 3 и затвор 12 на бурильную трубу. Среднее положение шпинделя относительно корпуса устанавливается совмещением кромки кожуха с проточкой корпуса, которая выделена белой крас-кой.

Для предотвращения попадания промывочной жидкости в шлицевое соединение под торец шпинделя вращателя устанавливается алюминиевое кольцо 7, а в канавку штуцера 4 устанавливается резиновое кольцо 8.
